SCHIEDERWERK　
电源


打印PDF资料
放大图片

SCHIEDERWERK公司是OSRAM·PHILIPS等全球灯泡制造的代表型企业一致推荐的各种气体放电灯专用电源生产商。
多年来，已在医疗、半导体、照明等多个领域取得显著成果。

产品特征

  • 载有小型电子稳定器，有助于产品小型化·轻量化设计；
  • 所有产品均可应对RoHS指令；
  • 已取得或遵循DIN EN 61000等相关行业标准；
  • 载有功率因数校正器（PFC），可有效改善电源输入功率；
    （有效功率达98％以上）
  • 金卤灯电源：适用21～2500W；
  • 输入电压 ：世界通用规格(90～264V)

主要用途

摇头灯、舞台照明、聚光灯·设备照明、 医疗仪器照明（内视镜·手术灯等）、UV固化、投影仪器等。

产品规格

产品规格/SCHIEDERWERK 电源

■汞灯专用电源

有源PFC电源模快 / 适用灯
型 号 OSRAM USHIO
EVG 5-ｎDC 系列 HBO100, 200, 250
EVG 7-ｎDC 系列 HBO 500 USH 500
PVG 5-ｎDC 系列 HBO 350
PVG 7-ｎDC 系列 HBO200, 350, 500
规 格 EVG5-n
DC系列		 EVG7-n
DC系列		 PVG5-n
DC系列		 PVG7-n
DC系列
输入电压
（AC V）		 100～132/198～264 90～132/198～264 90～265 90～265
输出电压（V） 视灯的类型 视灯的类型 45～135 60～130
开路电压（V） 约300 约250 300 400
电流脉动 4％以下 4％以下 - 4％以下
辅助输出
（DC V/mA）		 - - 24 / 150 24 / 150
使用环境温度
（℃）		 MAX 50 MAX 50 MAX 50 MAX 40
冷却方式 强制空冷（1m/s） 强制空冷 强制空冷 强制空冷
外形尺寸LHW
（mm）		 145×54×83 175×82×116 165×59×89.5 210×60×100
※关于点火器，请另向我公司咨询。

■金卤灯专用电源

有源PFC电源模快 / 适用灯
型 号 OSRAM PHILIPS SYLVANIA USHIO

其他
PVG 03-n
系列		 HTI S 35/12、 DL 35/6500 D2S、DL35、 DL50、 DUV35
PVG 1.5-15 HTI S 35/12
DL 35/6500		 CDM70、 CDM150
MHR100、 MHR150
PVG 2-n AC
系列		 HIM123, 200, 250
HMP200, 250
HTI150, HQI150, HXP120		 MSR125, 200, 250
MHD100, 125
MSD200, 250
MHR150, CDM150		 BA200、 BS200
PVG 4-40 AC HTI S 35/12、 DL 35/6500 MSI 400
PVG 5-n AC
系列		 HMI575、 HTI575 MSR575、 MSD575
MSI575		 BA575、 BS575 UMI 575
PVG 7-n AC
系列		 HMI700、 HMP700
HSD700、 HTI700W/DE		 MSR700、MSD700 BA 700
PVG 12-n
系列		 HMI1200、 HTI1200
HQI1000		 MSR GOLD1200SA/SE
MSR1200、 MSD1200、 MSI1200		 BA 1200   Koto 1200
PVG 25-25 AC HMI2000、 HTI2000
HMI2500、 HTI2500
MSR2000、 MSR2500
EVG 7-60 DC HMI600 W/DC
规 格 PVG 03-n
系列		 PVG 2-n
AC系列		 PVG 5-n
AC系列		 PVG 7-n
AC系列		 PVG 25-25 AC EVG 7-n
AC系列
输入电压
（AC V）		 90～264 90～265 90～265 90～265 195～264 90～132
/198～264
输出电压
（Ｖ）		 40～150 70～135 70～135 60～110 80～150 -
开路电压
（Ｖ）		 400 400 300 400 400 约250
电流脉动 5％以下 5％以下 - 4％以下 10％以下 4％以下
辅助输出
（DC V/mA）		 12 / 125
15 / 300		 12 / 500 12 / 150 24 / 150 24 / 500 24 / 150
使用环境温度
（℃）		 MAX 55 MAX 50 MAX 50 MAX 40 MAX 50 MAX 60
冷却方式 自然空冷 强制空冷 强制空冷 强制空冷 强制空冷 强制空冷
外形尺寸LＨＷ
（mm）		 125×40
×80.5		 145×40
×100		 165×59
×90		 210×60
×100		 260×122
×180		 175×82
×116
※有关点火器的详情，请向我公司咨询。

■氙灯专用电源

SCHIEDERWERK　氙灯专用电源
■有源PFC电源模快 ■无源PFC电源模快
型 号 LUXTEL OSRAM Perkin Elmer
PVG3-30HC CL 300 XBO 180 PE 300
EVG5-10DC   XBO 100
型 号 LUXTEL OSRAM Perkin Elmer
EVG150DC PPFC-1 CL 150 XBO 180 PE 150
EVG180DC PPFC-1 CL 175 XBO 180 PE 175
EVG300DC PPFC-1 CL 300   PE 300
规 格 有源PFC电源模快 无源PFC电源模快
输入电压（AC V） 85～264 90～264
输出电压（Ｖ） 9～25 9～30
开路电压（Ｖ） 120～300 100
电流脉动 4％以下 5％以下
辅助输出（DC V/A） 12 / 2.5, 24 / 0.15 12 / 2
使用环境温度（℃） 45～50 MAX50
冷却方式 强制空冷 强制空冷

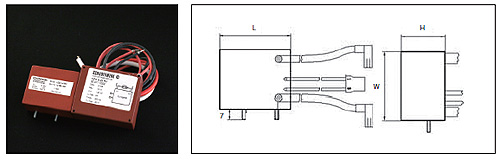

■各种点火器

各种点火器
热启动点火器
型 号 冲击电压
（kV）		 电 流
（A）		 L H W
（mm）
HZG 2-20
 25 1 53×28.5×44
HZG 8-25
 25 8 67.8×23.6×57
HZG 10-25
 25 12 67.8×23.6×57
HZG 15-25
 25 15 82.6×35.5×68
HZG 15-35
 35 15 82.6×35.5×68
冷启动点火器
型 号 冲击电压（kV） 电 流（A） L H W（mm）
KZG 3-4
 4 3 53×31×52
KZG 5-4
 4 5 53×31×52
KZG 6-3
 3 6 53×31×52
KZG 6-5
 5 6 53×31×52
KZG 8-4
 4 8 67.8×23.6×57
KZG 8-5
 5 8 67.8×23.6×57
KZG 15-4
 4 15 67.8×23.6×57
KZG 15-5
 5 15 67.8×23.6×57

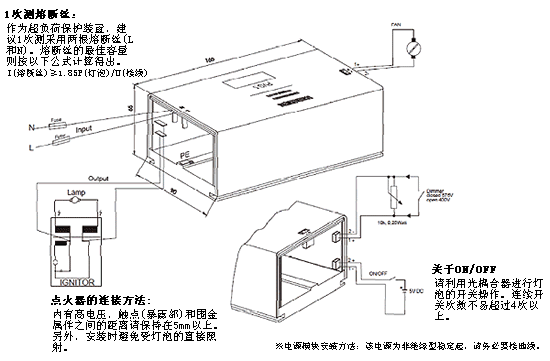

■技术说明（连接示例）

技术说明（连接方法示例）
专业术语解释

■ PFC

Power Factor Correction的省略语，意思是功率因素校正电路，可改善输入功率的有效利用率。PFC分为有源和无源两种模式，其功率因素存在较大差异。


[功率因素对比一览]

有源模式 90%以上
无源模式 约70%
无PFC电源（其他品牌） 约60％左右

＊SCHIEDERWERK公司产的专用电源，主要以功率因数约95%的电源为主。

■ 功率因素(cosφ)的计算方法

有效功率(P)÷视在功率(VI）

有效改善功率因数的关键在于缩小既定交流电压和电流之间的相位差，以实现能效的最大化。高功率因数等于有效节能，还直接关系到削减CO2排放量和保护地球环境作用。为此，在对环境标准一向非常严格的欧洲等发达国家，都明确规定电气设备的功率因数，其中PFC功能成为必备功能之一。
