内部被液体100%填充满的中空纤维；
和纤维光缆相比，它具有良好的透射性能和光传输性，可有效控制传输成本；
因此，尤其在荧光观察中的光传输或手术显微镜照明等应用领域深受欢迎。
产品特征
- 高透射率 ：光透射率为多成分纤维的两倍，可覆盖250～2000nm宽波段。
- 高孔径角 ：最大孔径角为72度(2θ)，可充分吸收光线，适用于LED等大面积发光光源的传输。
- 高自由度 ：与纤维光缆相比，具有良好的柔韧性，多次重复弯曲也不会出现折断等现象。
主要用途
荧光检测用激励照明、半导体检测设备、UV树脂固化、手术用显微镜、LED照明
产品规格

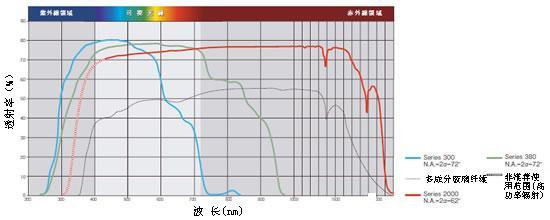

■系列300、380、2000

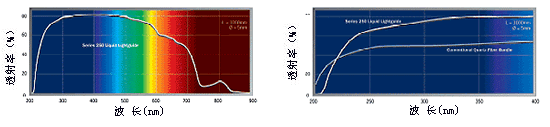

■系列250 光透射率

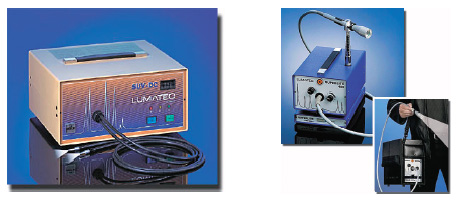

■应用实例
■规格一览表
| 系列 | 芯径 (mm) |
NA | 透射 波长领域 |
最大全长 | 推荐光源及特征 | 主要用途 | 可使用 温度 |
| 250 | 3·5·8 | 50° | 220～650nm | 5 m | UVC领域使用 深紫外线、Hg、 准分子灯 |
晶片加工、 UV固化 |
＋5℃～+30℃ |
| 300 | 2·3·5·8 | 72° | 300～650nm | 20 m | UV光透射最高可达5W Hg、Xe |
UV树脂固化、 荧光检测 |
-5℃～+35℃ |
| 380 | 2·3·5·8 | 72° | 340～800nm | 30 m | 在可见光到近红外领域具有良好的透射性 Xe、HID |
白色照明 | -5℃～+35℃ |
| 2000 | 2·3·5·8 | 62° | 420～2000nm | 4 m | 具有良好的近红外透射性 Xe、NdーYAG |
可见光·近红外照明 | ＋5℃～+35℃ |
※系列250的透射波长范围取决于最小弯曲半径。

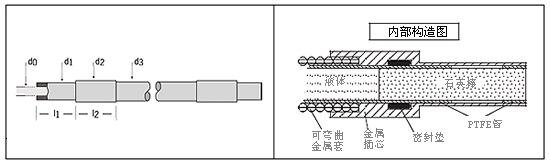

■标准灯座尺寸
| 芯 径 d 0 |
外形尺寸 | 保护层直径 d 3 |
最小弯曲半径 | |||
| d 1 | l 1 | d 2 | l 2 | |||
| 2 | 4 | 6.7 | 8 | 20 | 5.5 | 30 |
| 3 | 5 | 20 | 9 | 24 | 7 | 50 |
| 5 | 7 | 20 | 10 | 24 | 9.5 | 60 |
| 8 | 10 | 20 | 15 | 40 | 12.5 | 100 |

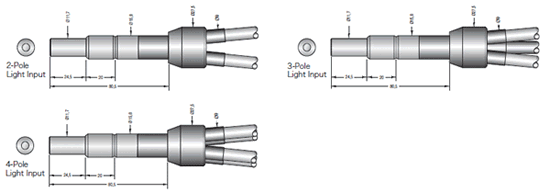

■光纤分支实例（仅限于3mm芯径）
附属品
■镜片(lens unit)
镜片元件均可安装于所有液体导光管。
适用于荧光照明或非破坏性检测(工业用内视镜或Fiber scope)等应用领域。
适用于荧光照明或非破坏性检测(工业用内视镜或Fiber scope)等应用领域。

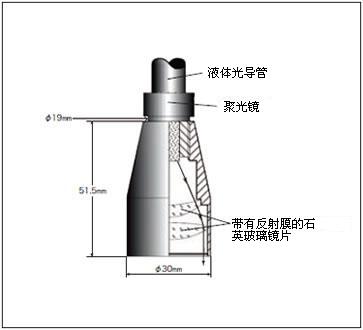

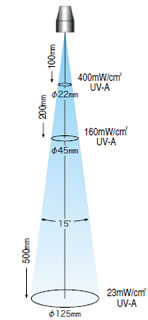

| ＜结构图＞ | ＜辐射强度实例＞ |
 |
 |
| 注：使用SUV-DC-E光源箱时的数据。 |

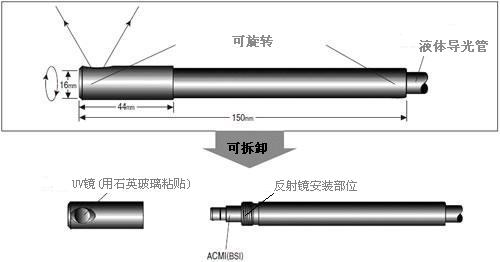

■90度旋转接头
＊订货时请予以注明。
在液体导光管上安装90度旋转接头，可使光线90度改变。
特别是受机理限制而无法将导光管弯曲至指定照射范围时非常有用。
特别是受机理限制而无法将导光管弯曲至指定照射范围时非常有用。
＜结构图＞
尺寸单位 mm
