高性能石英纤维其品种齐全，特别是在UV－VIS－NIR领域具有良好的特性，还可根据具体用途提供各种光纤组合。
产品规格
■纤芯类别及其特征
| 我公司经营各种高性能石英光纤其品种齐全，以最大限度地满足客户的不同需求。 |
| 纤芯类型 | ASB | HCS | UV-VIS / VIS-NIR |
| 使用波长范围 | 深紫外-可见光-近红外 180～1200nm |
紫外-近红外 / 可见光－近红外 300～1200nm / 400～2200nm |
紫外-可见光 / 可见光-近红外 200～1200nm / 350～2400nm |
| 适用波段 | 图1 传输损耗参照图 | ||
| 特 点 | 在深紫外线领域(180-240nm)具有高效率，覆盖范围扩大至1200nm，具有良好的性价比和耐久性。 | UV-VIS/VIS-NIR传输光纤的硬聚合物包层结构，具有高数值孔径、高性价比和耐久性等特点。 |
在可见光-近红外领域保持高透射率，特别是在1500-2500nm波段的透射性非常良好。既便在严酷的作业环境或激光使用环境下，也能保持良好的耐久性。 |
| 主要用途 | 激光治疗仪、分光光度计、光传输 | 激光治疗仪、分光光度计、光传输、激光耦合器 | 激光治疗仪、眼科治疗仪器、分光光度计、激光焊接、锡焊 |
| 纤芯 | 高纯度硅 | 高纯度硅 | High-OH硅 / Low-OH硅 |
| 包层材质 | 掺氟硅 | 硬聚合物 | 掺氟硅 |
| 芯材直径(μm) | 聚酰亚胺： 100/200/300/400/600 |
200/400/600/1000 | 尼龙： 100/200/200/300/400/ 600/800/1000/1500 |
| 包层外径(μm) | 110/220/330/440/660 | 230/430/630/1050 | 140/220/280/330/440/ 660/880/1100/1650 |
| 涂覆层直径 (μm) |
125/245/355/470/710 | 500/730/1,040/1,400 | 200/350/440/500/550/ 800/1050/1250/1900 |
| 涂层 | ＊ | - | ＊ |
| 涂覆层 | ＊＊ | FEP | ＊＊ |
| 数值孔径(NA) | 0.22 ± 0.02 （0.10, 0.16, 0.28） |
0.37 | 0.22 ± 0.02 （0.10, 0.16, 0.28, 0.35, 0.40） |
| 激光损伤 | > 30 mJ/mm2 (KrF, 25 ns pulse at 248 nm) > 100 mJ/mm2 (XeCl, 30 ns pulse at 308 nm) |
- | > 5 J/mm2 (Nd:YAG, 1 ms pulse at 1,064 nm) > 100 kW/mm2 (Nd:YAG, cw at 1,064 nm) |
| 最小弯曲半径 | 包层的100倍 (瞬间) 包层的600倍 (长时间) |
包层的100倍 (瞬间) 包层的600倍 (长时间) |
包层的100倍 (瞬间) 包层的600倍 (长时间) |
| 纤芯类别 | PCS | MIR |
| 使用波长范围 | 可见光-近红外 / 紫外‐近红外 300～1200nm / 300～2400nm |
可见光-中红外 300～4500nm |
| 适用波段 | 图1 传输损耗参照图 | |
| 特 征 | 硬包层石英光纤，在紫外-近红外领域具有高效率，数值孔径为0.37、纤芯直径φ100～2000μm。 | 在可见光-中红外领域具有良好 的平行光输出和高透射率。 |
| 主要用途 | 分光、光传输、激光治疗仪、激光耦合器、激光打标机、锡焊 | 过程在线监测、医疗诊断、激光、FLIR、光温度计 |
| 纤 芯 | 高纯度硅 | 高纯度硅 |
| 包层材料 | 硅 | 掺氟硅 |
| 纤芯直径 (μm) |
尼龙： 100/200/300/400/600/ 800/1000/1500/2000 |
50～700μm |
| 包层直径 (μm) |
200/350/450/550/800/ 950/1250/1750/2225 |
- |
| 涂覆层直径 (μm) |
400/500/650/850/1000/ 1300/1600/2000/2500 |
- |
| 涂 层 | 硅 | - |
| 涂覆层 | 尼龙、FEP | - |
| 数值孔径（NA） | 0.37±0.02 | 0.10、0.22 |
| 激光损伤 | > 100 kW/mm2 (Nd:YAG, cw at 1064 nm) |
- |
| 最小弯曲半径 | 包层的100倍(瞬间)
包层的600倍(长时间) |
- |
还供应普通石英光纤。
＊OPTIONS镀膜：丙烯（-40～85℃）、硅（-40～150℃）、聚酰亚胺薄膜（-190～385℃）
＊＊OPTIONS涂覆层：丙烯（-40～85℃）、塑料（-40～100℃）、FEP（-40～150℃）

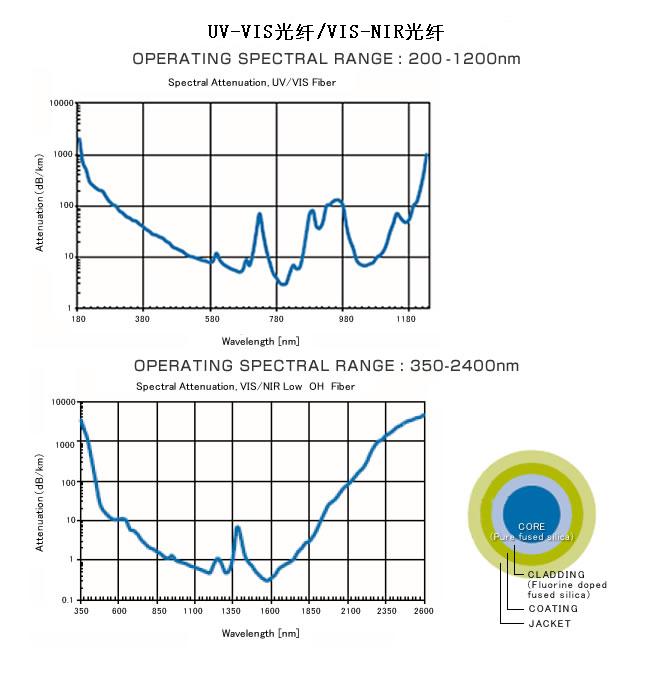

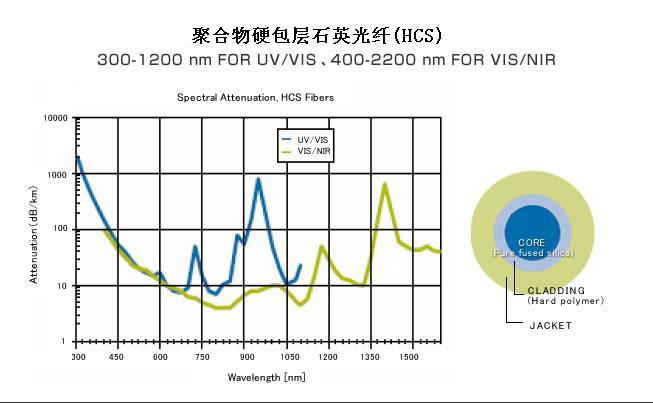

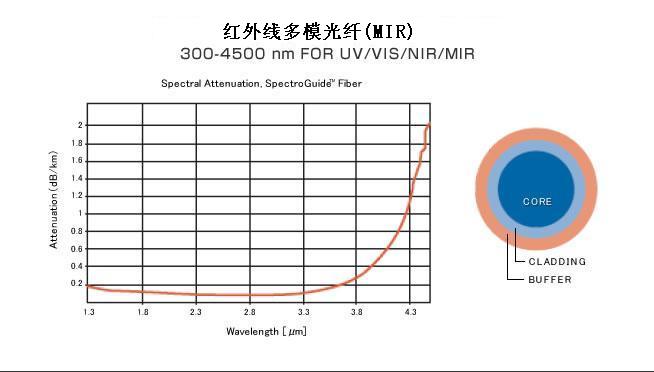

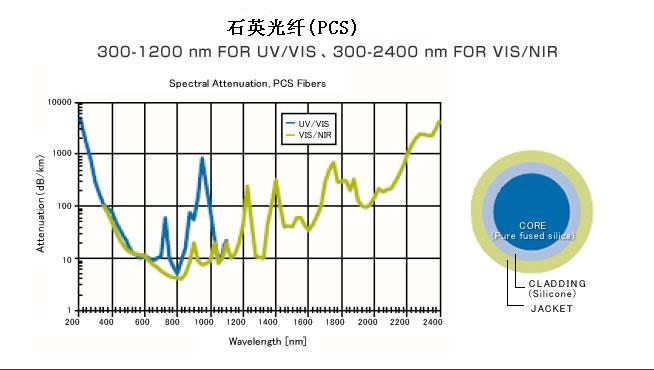

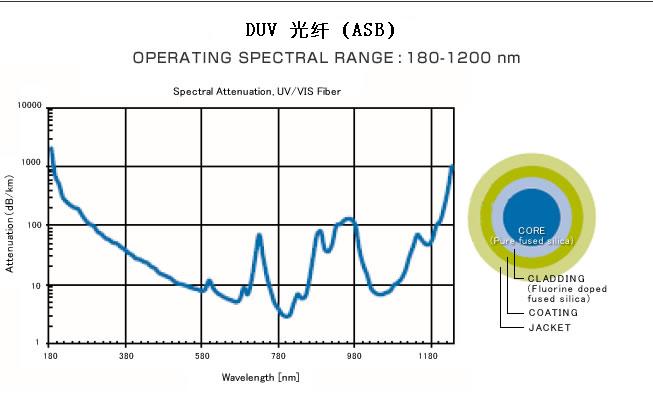

■不同纤维的光传输损耗 / 构造图（图1）

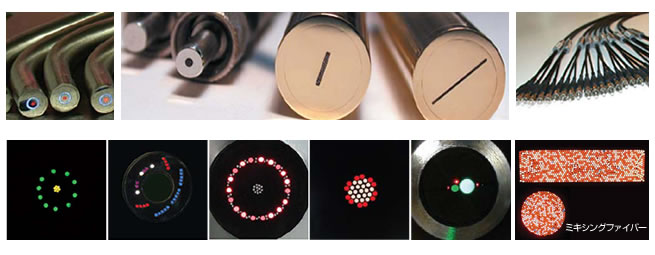

Fiber OPTIC ASSEMBLIES

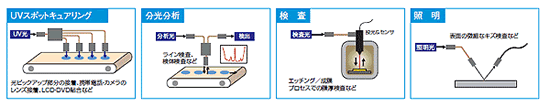

■光纤束的应用实例
| 目前，光纤束在工业、医疗、分析等多个领域里被广泛应用，具体用于检测、分光及分析照明、紫外线点固化等。 |
■主要用途
分光分析、拉曼成像、拉曼扫描成像、光谱成像、膜厚检测等。

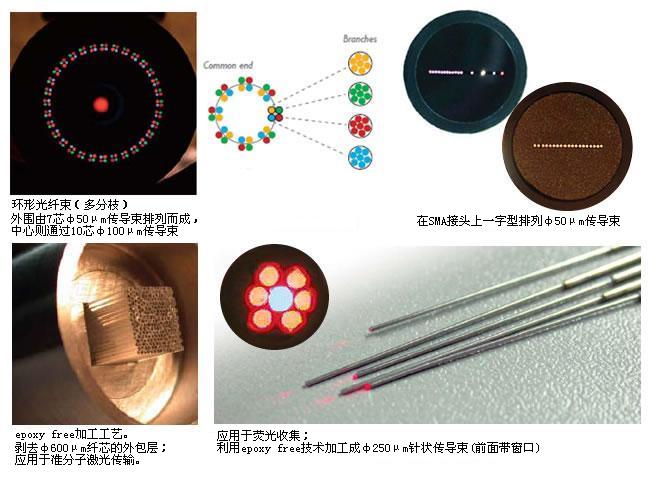

●光学成像实例

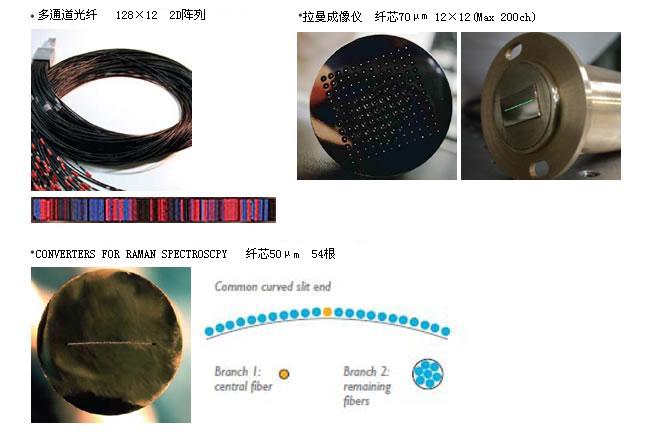

●2D FIBER ARRAY
●CUSTOM PROBE TIPS
