EP系列
EP系列是高温钨丝频率点灯方式,共4种频率可供选择。
※外玻壳只使用蓝宝石材质。
![辐射强度分布图/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/03.gif)
※外玻壳只使用蓝宝石材质。
[EP-3872]

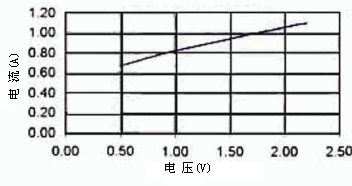

图1:电流随电压的变化
![电流随电压的变化/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/01.gif)

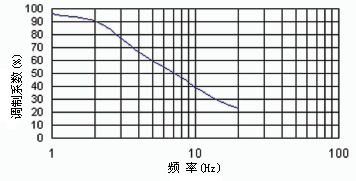

图2:调制系数随频率的变化 ※占空比=1/2
![调制系数随频率的变化 ※占空比=1/2/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/02.gif)

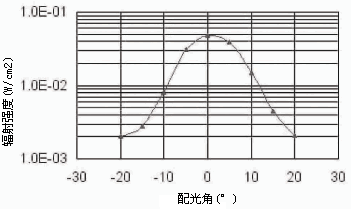

图3:辐射强度分布图
![辐射强度分布图/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/03.gif)
[EP-3962]

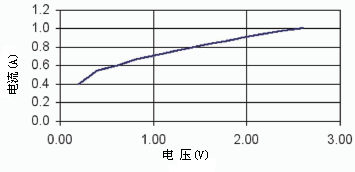

图1:电流随电压的变化
![电流随电压的变化/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/04.gif)
图2:调制系数随频率的变化 ※占空比=1/2

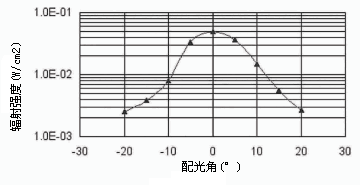

图3:辐射强度分布图
![辐射强度分布图/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/06.gif)
[EP-3963]

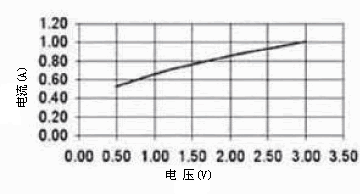

图1:电流随电压的变化
![电流随电压的变化/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/07.gif)

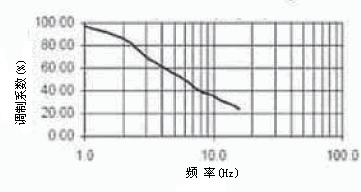

图2:调制系数随频率的变化 ※占空比=1/2
![调制系数随频率的变化 ※占空比=1/2/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/08.gif)

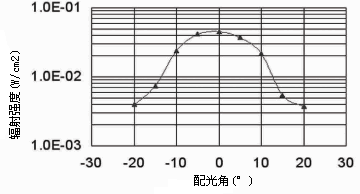

图3:辐射强度分布图
![辐射强度分布图/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/09.gif)
[EP-3964]

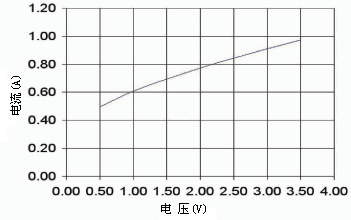

图1:电流随电压的变化
![电流随电压的变化/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/10.gif)

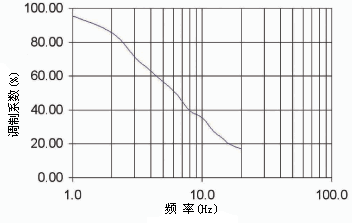

图2:调制系数随频率的变化 ※占空比=1/2
![调制系数随频率的变化 ※占空比=1/2/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/11.gif)

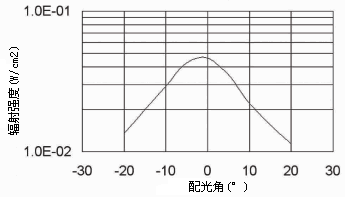

图3:辐射强度分布图
![辐射强度分布图/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/12.gif)
EK系列
EK系列是采用铁铬铝电阻丝的灯泡。该系列无法进行脉冲点灯,但外玻壳种类丰富且可根据具体用途进行各种波长组合。
※标准规格和EK8520相同。不同外玻壳,采用不同型号标识。

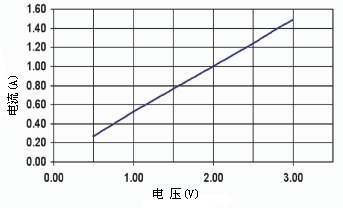

图1:电流随电压的变化
![电流随电压的变化/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/13.gif)

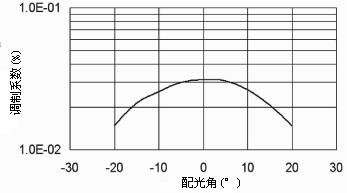

图2:辐射强度分布图
![辐射强度分布图/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/14.gif)
外玻壳透射特性

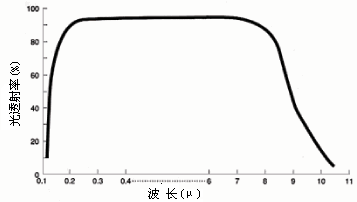

图1:CaF2(氟化钙)
![CaF2(氟化钙)/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/15.gif)
图2:BaF2(氟化钡)
![BaF2(氟化钡)/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/16.gif)
图3:ZnSe(硒化锌)
![ZnSe(硒化锌)/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/17.gif)
图4:蓝宝石玻璃
![蓝宝石玻璃/HELIOWORKS 灯丝加热式脉冲红外光源相关技术资料](../img/page/110/18.gif)
