INTEX 高频脉冲红外光源

■ 输入信号波形 ： 短波

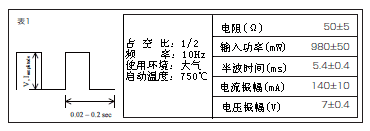

启动条件：参照表１

图1：启动温度（即放射能量）和频率关系图中，纵坐标表示能量系数。
如图所示，在1～6Hz区间，放射能量几乎不发生变化。当启动频率提高到100Hz时，放射能量则提高至1.7倍。也就是说，启动频率越高，越接近于DC启动模式且灯泡的用寿命也会相应缩短。

图1 能量系数-频率关系图

启动条件 ：参照表1
图2：下图表示灯泡电阻随使用天数的变化。电阻随累计使用天数的变化而变化。灯泡的使用寿命定义为在如表1的启动条件下，累计使用5000小时或者和电阻变化量达到初始值10％时的累计使用时间。

图2

启动条件 ：参照表1

图3：使用寿命随启动温度的变化系数
当只改变启动温度条件时，其特性如图3所示。即，使用寿命和启动温度呈反比，启动温度越低，灯泡的使用寿命越长，反之，则使用寿命越短。比如，在表1的启动条件下启动温度为600度时，从图3可知启动温度750℃时的使用天数为约700天，也就是说灯泡的使用寿命为700天×22（系数）＝15400天，根据具体使用方法，可实现零维护成本。

图3

灯泡达到使用寿命时的发光部状态。

启动条件 : 参照表1

图4：光通量维持率
规定使用寿命为5000小时，由于本产品具有非常良好的光通量维持性能，根据具体使用条件和使用环境，可进一步延长产品的使用寿命。

图4 光通量维持率随点灯时间的变化图

图5：输入电压-启动温度关系图
下图为在表1启动条件下的相关数据，不同于其他启动条件下的数据。

图5 发光温度-输入电压关系图

启动条件请参照表1，电气特性请参照表2。
图6表示占空比由1/2改变为1/5时，取得相同峰值能量时的启动时间和启动温度的关系图。下表所示，若想取得相同峰值能量，需要输入更高的电压。两者关系可用以下公式表示。
P＝I²×R

表2　启动条件

占空比	U［V］	［I mA］	R［Ω］	P［W］
1／2（红）	6.56	148.6	44.1	0.975
1／5（蓝）	8.18	183.1	44.7	1.499

图6 不同占空比下的发光特性
