Welch Allyn 超小型金卤灯

SolararcLIGHT的发光效率可高达60lm/w。在可见光领域的发光效率是同一功率卤素灯的3倍以上。色温高达5000°K，具有很好的显色性。

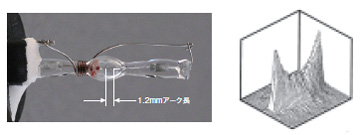

弧长（放电间隔）非常短，最高辉度出现在阴极侧，几乎接近于点光源。

图1 亮度分布

SolararcLIGHT的光通量和色温平衡性在其整个使用寿命中几乎没有变化。
特别是利用白色光时，SolararcLIGHT的使用寿命通常是卤素灯的好几倍。
在整个使用寿命期间，标准光通量维持率在初始值的75％以上，色度(X，Y)均在1.5％以下。

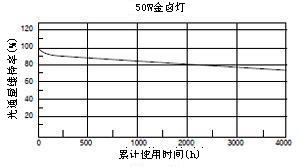

图2 光通量维持率

Welch Allyn公司一直以来从不同生产批次中抽取一定数量，以进行灯泡的使用寿命测试。
中常寿命被定义为在Welch Allyn公司指定的使用条件（冷却、启动方向等）下，重复一定周期的点灭作业直到灯泡残存率降至50％时的累计点灯时间。灯泡的使用寿命主要受点灯、点灭时间以及点灯次数等影响，在这里Welch Allyn公司规定点灭周期如下。

18～24W系列 : 点灯60分钟，灭灯15分钟为一个周期
50W系列 : 点灯120分钟，灭灯15分钟为一个周期

※点灯/点灭时间比上述规定时间长，会延长产品的使用寿命，反之，则会缩短产品的使用寿命。

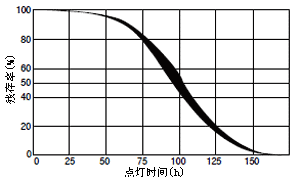

■残存率(21W灯)

灯泡和镇流器本身会发热。为了确保灯泡的正常性能和使用寿命，当把灯泡嵌入到其他仪器设备里使用时，需要采取适当的强制空冷措施。冷却温度请参照以下内容和示意图3，冷却系统的设计要确保规定的灯泡温度。

当冷却不够充分时，封装部会变成高温，有可能会缩短灯泡的使用寿命。
相反，过冷却会导致灯泡放电的不稳定，成为引起灯泡发光不均等闪烁的原因。

18W、21W、24W系列 阳极封装末端200～285℃ 阴极封装部100～150℃ 50W系列 阳极封装末端200～250℃ 阴极封装部100～150℃

※ 无论使不使用反光杯，都要保持上述冷却温度范围。
※ 根据客户对冷却功能设计及性能评价要求，还可制作带热电堆的K系列产品。
（相关信息，请另向我公司咨询）

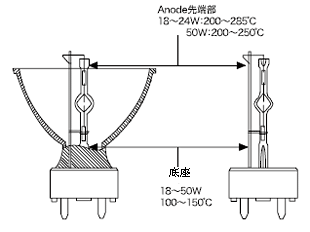

图3

<冷却方法>
（18～24Ｗ）
建议采用空冷方式，但慢慢抽出热气的方法比直接对着灯管吹冷风更容易控制温度。另外，请尽量避免直接用风吹冷灯管（灯泡），以免造成局部温度过低而降低灯泡性能。冷却效果还因灯泡的具体使用环境和灯罩设计的不同而有所差异，选择使用现成风扇时的最佳风量范围为0.25～0.57m³/分钟。

※关于50W系列相关信息，请另与我公司联系。

启动SolararcLIGHT需要施加短时间的高压脉冲。
脉冲电压主要由专用镇流器供应。
通常情况下，20秒之内就能达到总光通量的90％左右。
色温在启动阶段会不断变动，一般在30秒之内恢复至正常值。

带反光杯的SolararcLIGHT的光通量利用率高达56％，所发射出的一半以上光线聚集在直径小于2mm的焦斑内。

图4 不同灯泡的性能对比

图5 焦斑能量集中度

灯泡的性能参数均为水平启动状态下的相关数据。在非水平状态下也能启动（规定方向是水平启动），但这时应确保灯管的基准轴线的方向，即陶瓷底座(方形)时应确保标有“THIS SIDE UP”字面朝上，圆底座则无需指定基准轴线方向。

接 线
除10W系列以外，为了确保灯泡的稳定启动，连接镇流器和灯管的引线长度应控制在45.7㎝以内。

灯泡管理
灯泡在安装使用前容易破损，请注意保管。
带反光杯的金卤灯的管理中特别要注意突出部位的保护。

极 性
绝对避免发生输入极性出错等问题。由于不同灯管的插针的粗细程度不尽相同，一般不会出现插错灯泡等现象，但镇流器处理上很容易发生接线错误等现象，请特别注意配线作业。

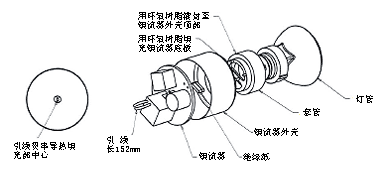

[构造图]

[外形尺寸]

[技术参数]

产品规格	B10N003	B10N008
使用部件	镍镉充电电池 or 镍氢电池	镍镉充电电池 or 镍氢电池
电池数量	11节	8节
输入电压	14.1V～14.5V	10.2V
最大连续启动电压	15.0V	11V
绝对瞬间电压	15.5V	11.8V
识别标识（电线颜色）+/-	蓝/黑	黄/黑

[注意事项]
1. 所有镇流器均和2A保险丝配套使用。
2. 根据实际情况，适当采取散热措施。
3. 镇流器和电源之间的间隔超过6英寸时，请把电线拧成一股使用，以免引起火花。
4. 灯泡开始放电时管内会有高电压，请注意使用。
5. 启动电压不宜超过额定电压，以免灯泡破裂。
6. 镇流器温度保持在90度以下。
